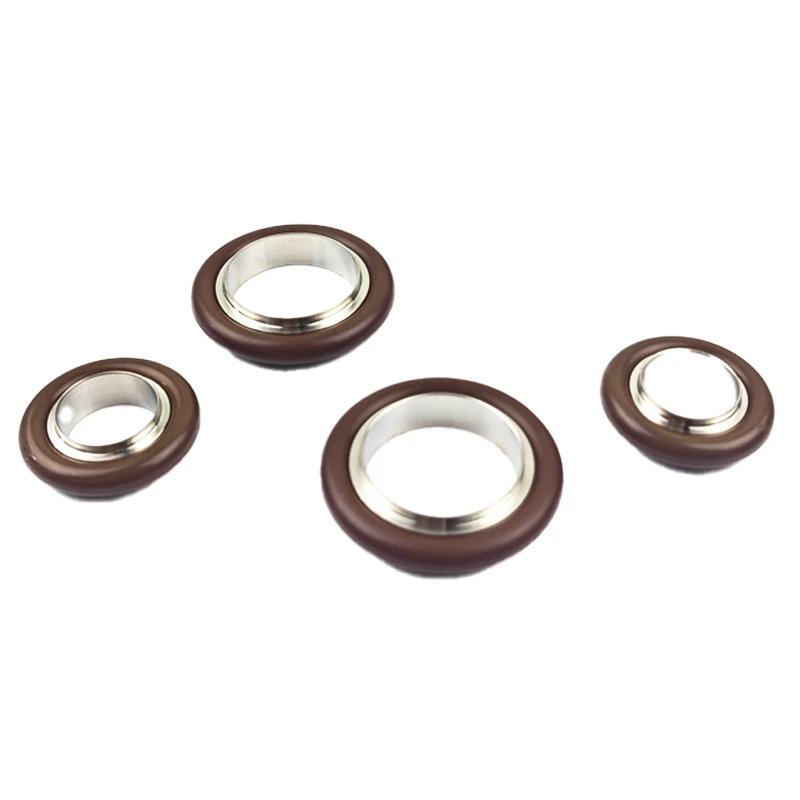

Δακτύλιος κεντραρίσματος κενού από ανοξείδωτο χάλυβα με δακτύλιο FKM O-

Οι δακτύλιοι κεντραρίσματος κενού από ανοξείδωτο χάλυβα με FKM O-Δακτύλιοι είναι κρίσιμα εξαρτήματα στεγανοποίησης σχεδιασμένα για εφαρμογές υψηλού-κενού και εξαιρετικά{2}}υψηλού-κενού (UHV). Αυτοί οι-σχεδιασμένοι δακτύλιοι ακριβείας χρησιμοποιούνται σε φλάντζες κενού για την εξασφάλιση τέλειας ευθυγράμμισης και στεγανοποίησης αερίου-στην κατασκευή ημιαγωγών, τα όργανα ανάλυσης, τα ερευνητικά εργαστήρια και τα βιομηχανικά συστήματα κενού.

Ο δακτύλιος κεντραρίσματος αποτελείται από ένα σώμα από ανοξείδωτο χάλυβα επεξεργασμένο με ακρίβεια (SS304 ή SS316L) με ενσωματωμένο ελαστομερές O-αυλάκι δακτυλίου. Ο δακτύλιος FKM (Fluoroelastomer/Viton®) O- παρέχει εξαιρετική χημική αντοχή, υψηλή-σταθερότητα θερμοκρασίας και εξαιρετική απόδοση σφράγισης υπό συνθήκες κενού.

Διαθέσιμοι σε τυπικά μεγέθη φλάντζας ISO-KF, ISO-K και CF, αυτοί οι δακτύλιοι κεντραρίσματος εξασφαλίζουν στεγανές διαρροές-από ατμοσφαιρική πίεση έως 10-4 mbar, καθιστώντας τους ιδανικούς για απαιτητικές εφαρμογές κενού.

Δακτύλιοι κεντραρίσματος κενού από την Xiamen Best Seal Imp. & Exp. Co., Ltd συμμορφώνεται με τα πρότυπα ISO 3669, ASTM και πληροί τις απαιτήσεις του FDA 21 CFR 177.2600 για ελαστομερή υλικά.

1. Ανώτερη επιλογή υλικού

Κατασκευασμένο από ανοξείδωτο χάλυβα υψηλής-ποιότητας SS304 ή SS316L με εξαιρετική αντοχή στη διάβρωση. Το ελαστομερές FKM συμμορφώνεται με τα πρότυπα FDA 21 CFR 177.2600 για εφαρμογές επαφής τροφίμων και φαρμακευτικών προϊόντων.

2. Μηχανική Ακριβείας

CNC-με μηχανική κατεργασία σε σφιχτές ανοχές (±0,05 mm) που εξασφαλίζει τέλεια ευθυγράμμιση μεταξύ των φλαντζών κενού και εξαλείφει πιθανές διαδρομές διαρροής. Φινίρισμα επιφάνειας Ra Λιγότερο ή ίσο με 0,8 μm εγγυάται λείες επιφάνειες στεγανοποίησης.

3. Υψηλή ακεραιότητα κενού

Επιτυγχάνει ρυθμούς διαρροής κάτω από 10-4 mbar·l/s, κατάλληλος για εφαρμογές εξαιρετικά-υψηλού-κενού σε περιβάλλοντα παραγωγής ημιαγωγών και έρευνας. Συμβατό με όλες τις τυπικές διαδικασίες-κάτω αντλίας κενού.

4. Εξαιρετική χημική συμβατότητα

Οι δακτύλιοι FKM O-αντέχουν σε ένα ευρύ φάσμα επιθετικών χημικών ουσιών, ελαίων, καυσίμων, οξέων, αλκαλίων και διαλυτών που χρησιμοποιούνται συνήθως σε διεργασίες κενού, συμπεριλαμβανομένων των IPA, της ακετόνης και των καθαριστικών.

5. Ευρεία σταθερότητα θερμοκρασίας

Το εύρος λειτουργίας από -20 μοίρες έως +200 μοίρες καθιστά αυτούς τους δακτυλίους κατάλληλους για διαδικασίες ψησίματος-και διεργασίες κενού υψηλής θερμοκρασίας χωρίς να διακυβεύεται η ακεραιότητα στεγανοποίησης.

6. Επαναχρησιμοποίηση & Μεγάλη διάρκεια ζωής

Το σώμα από ανοξείδωτο χάλυβα είναι ουσιαστικά άφθαρτο και επαναχρησιμοποιήσιμο επ' αόριστον. Οι δακτύλιοι Ο-αντέχουν πολλούς κύκλους συναρμολόγησης/αποσυναρμολόγησης (50-100 φορές) με σωστό χειρισμό και αποθήκευση.

7. Συμβατότητα Universal Flange

Διατίθεται σε όλα τα τυπικά μεγέθη ISO-KF (Klein Flange), ISO-K και CF (ConFlat®), εξασφαλίζοντας συμβατότητα με παγκόσμιους κατασκευαστές εξοπλισμού κενού.

Κύριες Εφαρμογές

1. Εξοπλισμός κατασκευής ημιαγωγών (CVD, PVD, συστήματα χάραξης)
2. Αναλυτικά όργανα (φασματόμετρα μάζας, ηλεκτρονικά μικροσκόπια)
3. Συστήματα επίστρωσης κενού και εναπόθεσης λεπτής μεμβράνης
4. Ερευνητικά εργαστήρια και επιταχυντές σωματιδίων
5. Φαρμακευτικά στεγνωτήρια και εξοπλισμός αποστείρωσης
6. Βιομηχανικές αντλίες κενού και συστήματα ανίχνευσης διαρροών
7. Θάλαμοι προσομοίωσης χώρου και φούρνοι κενού

δείτε περισσότερα

Σημείωση: Διατίθενται επίσης μεγέθη φλάντζας ISO-K (NW) και CF. Τα προσαρμοσμένα μεγέθη μπορούν να κατασκευαστούν για να πληρούν συγκεκριμένες απαιτήσεις εφαρμογής.

Σωστή διαδικασία εγκατάστασης:

1. Καθαρισμός επιφάνειας:Βεβαιωθείτε ότι οι επιφάνειες της φλάντζας είναι σχολαστικά καθαρισμένες και απαλλαγμένες από σωματίδια, λάδια, δακτυλικά αποτυπώματα ή ρύπους. Χρησιμοποιήστε ισοπροπανόλη ή ακετόνη με μαντηλάκια χωρίς χνούδι-.
2. O-Επιθεώρηση δακτυλίου:Ελέγξτε τον δακτύλιο Ο-για τυχόν ζημιές, ρωγμές, παραμόρφωση ή μόλυνση. Αντικαταστήστε αμέσως εάν εντοπιστούν ελαττώματα.
3. Λίπανση (Προαιρετικό):Εφαρμόστε ένα λεπτό στρώμα γράσου-συμβατού με κενό (π.χ. Apiezon L ή Krytox) στον δακτύλιο Ο-για βελτιωμένη στεγανοποίηση και παρατεταμένη διάρκεια ζωής.
4. Τοποθέτηση δακτυλίου:Κεντράρετε τον δακτύλιο ακριβώς ανάμεσα στις φλάντζες, διασφαλίζοντας ότι ο δακτύλιος O- κάθεται σωστά στην αυλάκωση χωρίς να στρίβει ή να τσιμπάει.
5. Σύσφιξη:Σφίξτε τους σφιγκτήρες ή τα μπουλόνια ομοιόμορφα με σταυρό-μοτίβο στην καθορισμένη ροπή (συνήθως 6-10 Nm για φλάντζες KF, συμβουλευτείτε τις προδιαγραφές του κατασκευαστή).
6. Δοκιμή διαρροής:Εκτελέστε δοκιμή διαρροής ηλίου για να επαληθεύσετε ότι η ακεραιότητα της στεγανοποίησης επιτυγχάνει το απαιτούμενο επίπεδο κενού πριν από τη λειτουργία του συστήματος.

Συντήρηση και αντικατάσταση δακτυλίου:

Το σώμα του δακτυλίου κεντραρίσματος από ανοξείδωτο χάλυβα απαιτεί ελάχιστη συντήρηση και μπορεί να επαναχρησιμοποιηθεί επ' αόριστον με την κατάλληλη φροντίδα. Καθαρίστε με διαλύτες και επιθεωρήστε για γρατσουνιές ή παραμόρφωση πριν από κάθε χρήση.

Ο δακτύλιος FKM O-θα πρέπει να ελέγχεται τακτικά και να αντικαθίσταται όταν:

• Το ορατό σετ συμπίεσης υπερβαίνει το 20% (μόνιμη παραμόρφωση)
• Παρατηρούνται επιφανειακές ρωγμές, σκισίματα ή κοψίματα
• Ανιχνεύεται αύξηση σκληρότητας (γίνεται εύθραυστο ή άκαμπτο)
• Τα ποσοστά διαρροής υπερβαίνουν τα αποδεκτά όρια κατά τη διάρκεια των δοκιμών ρουτίνας
• Μετά από 50-100 θερμικούς κύκλους (ανάλογα με τη θερμοκρασία και τις συνθήκες)
• Μετά από έκθεση σε μη συμβατές χημικές ουσίες ή ακραίες θερμοκρασίες

Προτάσεις αποθήκευσης:Αποθηκεύστε τους ανταλλακτικούς δακτυλίους O-σε δροσερό (κάτω από 25 μοίρες), σκοτεινό, ξηρό περιβάλλον μακριά από το άμεσο ηλιακό φως, πηγές όζοντος, ηλεκτρικό εξοπλισμό και ασύμβατες χημικές ουσίες. Διατηρείται σε σφραγισμένους σάκους με ξηραντικό.

📦 Επιλογές συσκευασίας:

🚚Μέθοδοι Αποστολής

• Εξπρές αποστολή: DHL / FedEx / UPS
• Αεροπορικές μεταφορές για επείγουσες παραγγελίες
• Θαλάσσιες μεταφορές για παραγγελίες χύδην
• Όροι συναλλαγών: διαθέσιμο FOB / CIF / DDP / EXW / DAP

Με πάνω από 20 χρόνια κατασκευαστικής αριστείας στα εξαρτήματα στεγανοποίησης ακριβείας, η Xiamen Best Seal Imp. & Exp. Η Co., Ltd. είναι ένας αξιόπιστος συνεργάτης για την τεχνολογία κενού σε όλο τον κόσμο. Ειδικευόμαστε σε υψηλής απόδοσης-δαχτυλίδια O-, φλάντζες, τσιμούχα λαδιού και προσαρμοσμένα εξαρτήματα από καουτσούκ για απαιτητικές βιομηχανικές εφαρμογές.

Παγκόσμια φήμη:Εξάγονται σε 68 χώρες σε όλη τη Βόρεια Αμερική, την Ευρώπη, την Ασία και την Ωκεανία, με περισσότερους από 450 μακροπρόθεσμους-πελάτες, συμπεριλαμβανομένων εταιρειών Fortune 500, ερευνητικών ιδρυμάτων και κορυφαίων κατασκευαστών εξοπλισμού.

Παραγωγική ικανότητα:Το σύγχρονο εργοστάσιό μας εκτείνεται σε 3.600 τετραγωνικά μέτρα, εξοπλισμένο με 36 αποκλειστικές γραμμές παραγωγής και στελεχωμένο από πάνω από 100 εξειδικευμένους τεχνικούς και μηχανικούς. Η ημερήσια παραγωγική ικανότητα φτάνει έως και τα 5 εκατομμύρια τεμάχια, εξασφαλίζοντας γρήγορη παράδοση και σταθερή ποιότητα.

Συστήματα Ποιότητας:Εγκατάσταση παραγωγής πιστοποιημένη κατά ISO 9001:2015 με ολοκληρωμένο ποιοτικό έλεγχο σε κάθε στάδιο παραγωγής. Εσωτερικό εργαστήριο δοκιμών, εξοπλισμένο με ελεγκτές σκληρότητας Shore, αναλυτές αντοχής σε εφελκυσμό, εξαρτήματα σετ συμπίεσης και ανιχνευτές διαρροής ηλίου.

Οι δακτύλιοι κεντραρίσματος κενού και τα ελαστομερή υλικά μας συμμορφώνονται με σημαντικά διεθνή πρότυπα, όπως:
ISO 9001:2015, ISO 3669, ASTM D2000, ASTM A240, FDA 21 CFR 177.2600, RoHS, REACH, CE.

Όλα τα υλικά υποβάλλονται σε αυστηρό έλεγχο και επικύρωση:

• Ανάλυση Υλικού:Δοκιμή XRF και ICP για επαλήθευση σύνθεσης
• Επιθεώρηση διαστάσεων:CMM (Μηχανή μέτρησης συντεταγμένων) για επικύρωση ακριβείας
• Δοκιμή κενού:Ανίχνευση διαρροής ηλίου σε ευαισθησία 10-10 mbar·l/s
• Μηχανική δοκιμή:Αντοχή σε εφελκυσμό, επιμήκυνση και αντοχή σε σχίσιμο σύμφωνα με το ASTM D412
• Σετ συμπίεσης:Δοκιμή μακροπρόθεσμης-παραμόρφωσης ανά ASTM D395
• Φινίρισμα επιφάνειας:Μέτρηση προφίλόμετρου για τιμές Ra
• Χημική αντοχή:Δοκιμή εμβάπτισης σε χημικές ουσίες διεργασίας

Κάθε παρτίδα παραγωγής περιλαμβάνει ένα Πιστοποιητικό Συμμόρφωσης (CoC) με πλήρη ιχνηλασιμότητα, εκθέσεις δοκιμών διαθέσιμες κατόπιν αιτήματος.
