Για να επιλέξετε το σωστό δαχτυλίδι O-,ακριβής μέτρησηείναι κλειδί. Αυτός ο οδηγός θα σας δείξειπώς να μετρήσετε έναν δακτύλιο Ο-βήμα προς βήμα χρησιμοποιώντας τυπικές μεθόδους.
🔹 1. Κατανοήστε O-Διαστάσεις δακτυλίου
Κάθε δακτύλιος Ο-ορίζεται από δύο κύριες διαστάσεις:
ID (Εσωτερική διάμετρος):Η απόσταση από το ένα εσωτερικό άκρο στο αντίθετο εσωτερικό άκρο.
CS (διατομή) ή "Πάχος καλωδίου":Το πάχος του στρογγυλού προφίλ του δακτυλίου Ο-.
Σε ορισμένες περιπτώσεις, θα υπολογίσετε επίσης τοOD (Εξωτερική διάμετρος), το οποίο μπορεί να προκύψει από:
OD=ID + 2 × CS
🔹 2. Εργαλεία που θα χρειαστείτε
Για να διασφαλίσετε την ακριβή μέτρηση, ετοιμάστε τα ακόλουθα εργαλεία:

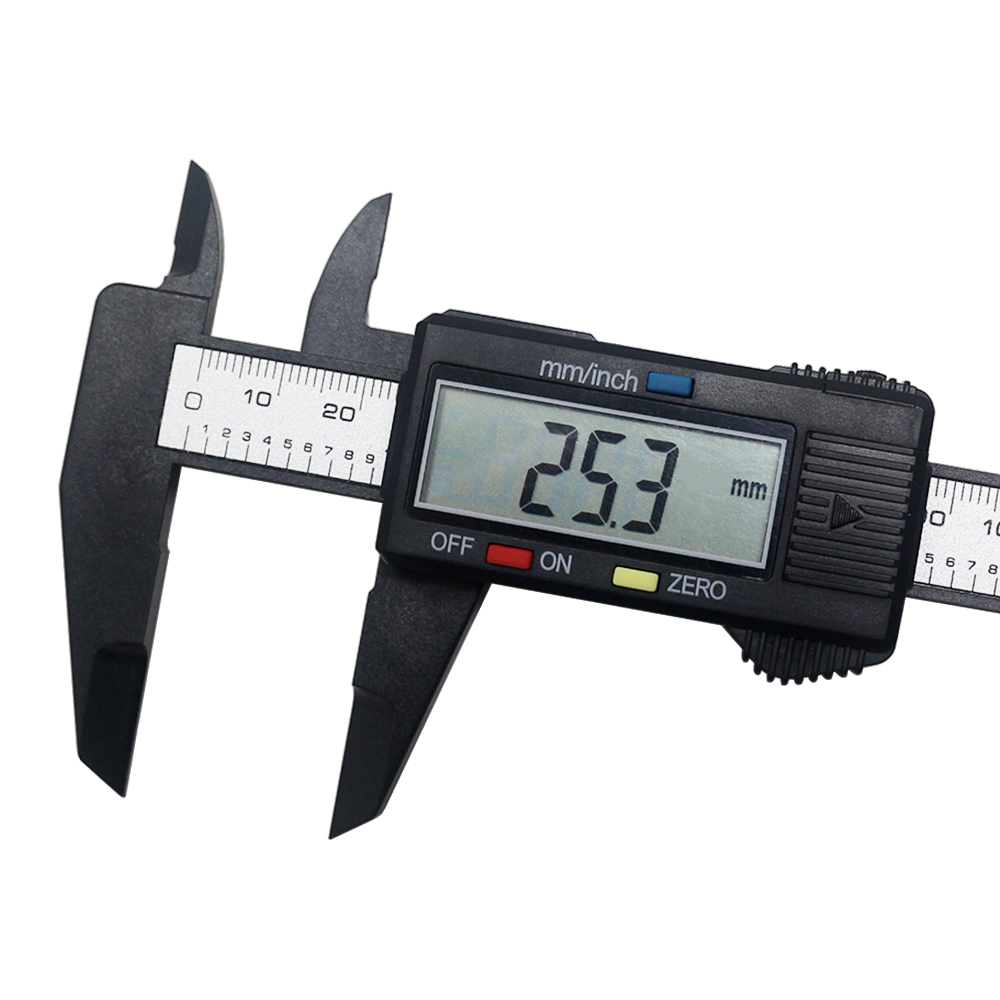

Δαγκάνα Vernier (Ψηφιακό ή Αναλογικό)
για ακριβή μέτρηση (±0,01 mm)
Ο-Κώνος δακτυλίου / μετρητής
προαιρετικό, για γρήγορους ελέγχους μεγέθους
Επίπεδη Επιφάνεια
για να μην κάμπτεται ή τεντώνεται ο δακτύλιος Ο- κατά τη μέτρηση
🔹 3. Πώς να μετρήσετε βήμα προς βήμα
Μετρήστε την εσωτερική διάμετρο (ID)
- Τοποθετήστε το δακτύλιο O- σε μια καθαρή επιφάνεια.
- Χρησιμοποιήστε το παχύμετρο για να μετρήσετε την απόσταση μεταξύ τωνεσωτερικές άκρες.
- Βεβαιωθείτε ότι ο δακτύλιος O- δεν είναι τεντωμένος - ακόμη και μια ελαφριά τάση μπορεί να προκαλέσει ανακριβή αποτελέσματα.
Μετρήστε τη διατομή (CS)
- Κλείστε απαλά τις σιαγόνες της δαγκάνας γύρω από το πάχος τοιχώματος του δακτυλίου Ο-.
- Αποφύγετε να πιέζετε - το λάστιχο μπορεί να παραμορφωθεί και να δώσει μικρότερη ένδειξη.
- Καταγράψτε τη μέτρηση σεχιλιοστά (mm).
OD=ID + 2 × CS
Αυτή η τιμή βοηθά στην επιβεβαίωση της προσαρμογής σε ένα περίβλημα ή αυλάκωση.
🔹 4. Μέτρηση ενός κατεστραμμένου ή τεντωμένου δακτυλίου Ο-
Εάν ο δακτύλιος O- έχει παραμορφωθεί ή χρησιμοποιηθεί:
Μέτροτόσο ID όσο και CSσε πολλά σημεία.
Συγκρίνετε με τυπικά γραφήματα μεγέθους δακτυλίου Ο- (π.χ.AS568, BS1806, ISO 3601).
Εάν είναι τεντωμένο, υπολογίστε τη συρρίκνωση κατά περίπου2–5%ανάλογα με το υλικό και τον χρόνο χρήσης.
🔹 5. Κοινά λάθη προς αποφυγή
❌ Μέτρηση τεντωμένου δακτυλίου Ο-
❌ Αγνοώντας τις επιπτώσεις της θερμοκρασίας (το καουτσούκ διαστέλλεται ελαφρώς με τη θερμότητα)
❌ Ασυνεπής χρήση ιντσών έναντι χιλιοστών
❌ Υποθέτοντας ότι το "ονομαστικό" μέγεθος ισούται με το "πραγματικό" μέγεθος - πάντα μέτρο!
🔹 6. Συμβουλή: Χρησιμοποιήστε γραφήματα μεγεθών
Αφού μετρήσετε το αναγνωριστικό και το CS, συγκρίνετε τις τιμές σας με πίνακες τυπικού μεγέθους:
Μετρικά μεγέθη δαχτυλιδιών O- (ISO 3601)
AS568 Standard (μεγέθη ίντσες)
Αυτό σας βοηθά να προσδιορίσετε τον σωστό τυπικό κωδικό για παραγγελία ή αντικατάσταση.
🧠 Σύναψη
Η σωστή μέτρηση ενός δακτυλίου O- διασφαλίζεισωστή εφαρμογή, αξιόπιστη στεγανοποίηση και μεγαλύτερη διάρκεια ζωής του προϊόντος.
Είτε αντικαθιστάτε παλιές σφραγίδες είτε σχεδιάζετε νέα εξαρτήματα, να χρησιμοποιείτε πάντα εργαλεία ακριβείας και να ανατρέχετε σε αναγνωρισμένα πρότυπα.
Εάν δεν είστε σίγουροι για το μέγεθος ή το υλικό, επικοινωνήστε μαζί μας - η τεχνική ομάδα μας μπορεί να σας βοηθήσειεπιλέξτε ή προσαρμοσμένη-παραγωγήΟ-δαχτυλίδια που πληρούν τις ακριβείς προδιαγραφές σας.
